警告！（ACHTUNG！）

使用锂离子电池打开设备可能很危险（因为我发现了困难的方法）。要非常小心，不要短这样的电池，或者在与螺丝刀刺穿他们撬出来！此外，弯曲是非常糟糕的......所以压碎......并把它们扔到地上......哦，不要把它们放进垃圾桶！

充电器

便携式移动电源设计用于使移动充电更容易。将其与太阳能充电功能相结合，您可以获得户外便携式充电。

太阳能充电器包括用于为内部锂离子电池充电的集成太阳能电池板。由于充电器专为户外使用而设计，因此具有防雨，防尘和防震功能。

充电器中还集成了一个非常明亮的LED光源。设备侧面有一个用于打开和关闭灯的按钮，而设备的顶部有两个USB A端口和一个微型USB连接器，用于从外部电源充电。

充电器的前部有LED指示当前的太阳能水平以及电池是否正在充电。

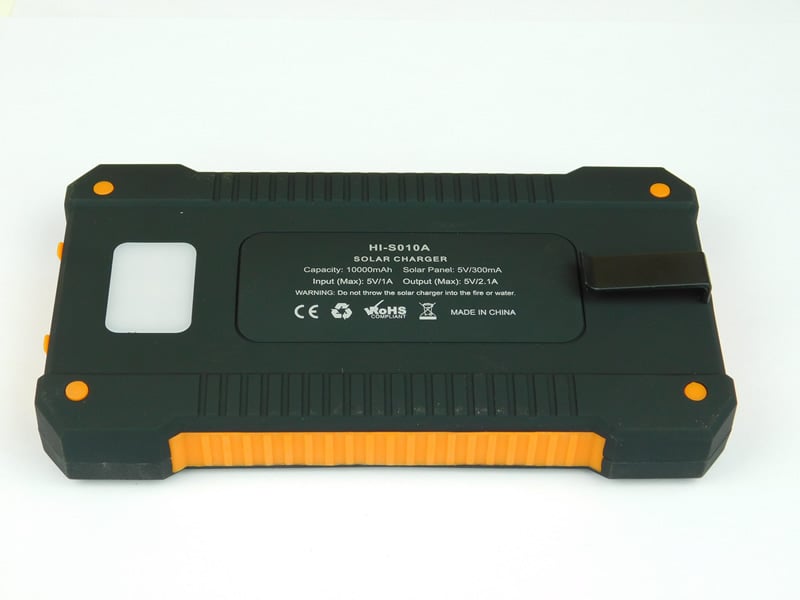

太阳能充电器的背面有关于电气特性和公司信息的技术信息。据此，该装置可提供5V @ 2.1A电流，容量为10000mAh，大约允许装置吐出2.1A，持续4.76小时。这对移动设备来说非常好。

但是，假设5V / 1A与充电输入电流有关，则电池（空电池）需要10个小时才能充电。考虑到这里显示的太阳能电池不太可能提供1A的充电容量，这可能需要两个晴天才能完全充电！

该装置由四个螺钉（每个角上一个）固定在一起，这些螺钉由小塑料塞固定，这些塑料塞紧贴在螺孔中。

由于橙色橡胶膜夹在壳体的两半之间，因此具有防水和防尘功能。拆下螺钉可以将两半分开，露出内部组件。

内部构造

充电器内部显示带电路的PCB，大型锂离子电池和太阳能电池。

电池额定电流为3.7A（容量为10000mAh），太阳能电池的额定值为RESUN-SOLAR 107-61 V5。谷歌的快速搜索显示，这款太阳能电池是6V @ 1W（170mA），需要至少49小时的日光（假设光线足以使太阳能电池完全饱和）才能使电池充电。

为此，这种太阳能电池在不使用时更像是“顶级产品”，因此，当您确实需要使用电池时，太阳能电池提供了一些额外的运行时间。（相信我，当所有其他电源都减少时，你不会抱怨在手机上多花两分钟。）

这里显示的锂离子电池用粘性泡沫粘在壳体底部。

拆卸电池很困难，尽管写了一篇关于半导体锂离子电池安全性的文章，我还是用尖头螺丝刀将电池撬出来。有一个火花，一声巨响和一阵烟雾，让我把电池扔出车间，以防它决定着火（记住，这是一个10000mAh的电池，所以它包装了一个冲击力）。幸运的是，电池很好，没有其他人看到我的戏剧性反应，这有助于保持我的尊严。

锂离子电池的名称为LL 126090P 3.7V，谷歌的快速搜索表明这款电池的电池为8000mAh，而不是规定的10000mAh电池。

主PCB

主PCB是双面FR4 PCB，具有许多厚的迹线，铜浇注和组件。

PCB的顶部显示两个USB A母连接器和一个微型USB充电端口。顶侧还具有许多组件，包括电感器，电容器，二极管，晶体管和电阻器。

其中一个突出的IC是TC4606，它是一个由N和P型MOSFET组成的功率驱动器。这两款MOSFET采用8引脚SOP封装，可用于适用于低功耗设计的电源电路，包括笔记本电脑，笔记本电脑和移动设备。

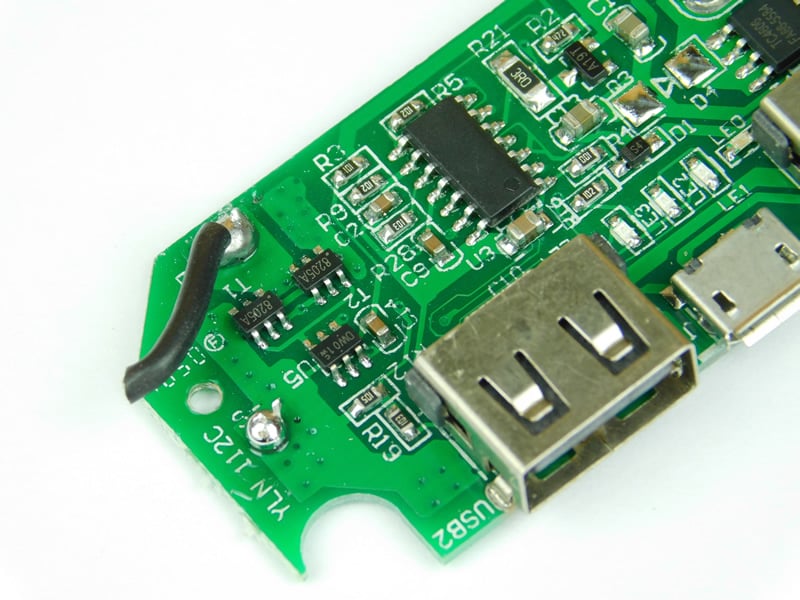

PCB顶部的第二个IC是14-SOP封装，没有标记。该IC很可能是基于锂离子充电周期复杂性的微控制器，LED按钮需要按住一段时间才能激活，以及指示充电的花式LED显示屏。这个充电器的制造商有一个很大的机会让微控制器供应商提供无标记的IC，从而阻碍逆向工程师。

PCB底部显示LED灯由矩阵中的多个白色LED组成。尽管处于低电压，但所涉及的高电流（例如2.1A）需要较厚的走线，并且该PCB的设计者已经在走线上使用焊料来增加电流容量。这种迹线的较低电阻降低了整体电阻，这又降低了由电流引起的加热效应并且还降低了电压降。

总结

这种太阳能充电器表明即使像电池充电器这样简单的东西也很复杂，必须考虑许多设计因素。

监督正确的充电周期需要使用微控制器。防尘需要使用橡胶密封剂，甚至螺钉也需要使用橡胶嵌件防止受潮。

这款充电器是一款精心打造的产品，即使电池的额定电流仅为8000mAh，对于设置为省电模式的移动设备来说仍然很受欢迎的！
